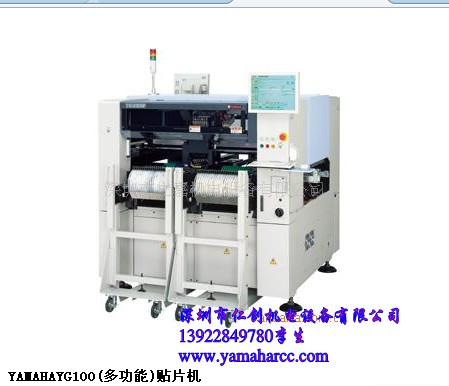

日本 YAMAHA YGV100RA/RB貼片機:
貼片速度:0.15秒/CHIP
貼片PCB大小:L510XW440MM_L50XW50MM
貼片元件:0402(MM)-45MMX45MM元件SOP SOJ PLCC QFP BGA
貼片元件可放100種(8MM)
貼片機大小:L1650XW1562X1470
貼片機重量:1630KG
提供機器的維修保養，機器零配件的維修及貿易等一系列一站式服務。
|
YAMAHA |
YG100A |
|
自動 |
16000（粒/小時） |
|
|
YG100A(FNC型） |
YG100B(SF型） |
YG88 |
|
基板尺寸 |
#01基本（僅限主機）的情況：L460×W440mm(Max)～L50×W50mm(Min) |
|
基板厚度/基板重量 |
0.4mm～3.0mm/0.65kg以下 |
|
傳送方向/傳送帶基準 |
右→左（選項：左→右）/前側（選項：后側） |
|
貼裝精度 |
本公司內部評價用使用標準元件時 |
絕對精度（μ+3σ）：±0.05mm/CHIP、±0.05mm/QFP重復精度（3σ）：±0.03mm/CHIP、±0.03mm/QFP |
絕對精度（μ+3σ）：±0.05mm/CHIP、±0.03mm/QFP
重復精度（3σ）：±0.03mm/CHIP、±0.02mm/QFP |
|
貼裝速度 |
最佳條件 |
0.15秒/CHIP |
0.43秒/CHIP |
|
簡易貼裝負荷控制 |
— |
10～40N、以0.1N為單位設定，僅限貼裝時NO1,2,3貼裝頭自動切換 |
|
元件品種數量 |
96(Max、以8mm料帶換算） |
90(Max、以8mm料帶換算） |
|
元件供給形態 |
料帶盤、散裝、料桿、托盤 |
|
可以貼裝的元件 |
CHIP元件、SOP/SOJ、QFP、接插件、PLCC、CSP/BGA
●0402～□31mm元件、
長接插件（L100mm×W31mm)→□31Type多視覺相機
●0603～□45mm元件、
長接插件（L100mm×W45mm)→□45Type多視覺相機 |
CHIP元件、SOP/SOJ、QFP、接插件、PLCC、CSP/BGA
使用上述的簡易貼裝負荷控制時，必須進行壓入貼裝的不規則元件（特殊接插件等）
●0402～□31mm元件、
長接插件（L100mm×W31mm：如裝備側面視覺相片需與本公司協商）
→□31Type多視覺相機
●0603～□45mm元件、
長接插件（L100mm×W45mm：如裝備側面視覺相片需與本公司協商）
→□45Type多視覺相機
●1005～□55mm元件（QFP/PLCC最大為□45mm，BGA等最大為□55mm）
→□55Type獨立識別相機 |
|
傳送前基板上部容許高度為4mm以下可以貼裝高度為15mm的元件 |
可以貼裝高度為15mm的元件 |
傳送前基板上部容許高度為6.5mm以下，可以貼裝高度為25.5mm的元件（裝備側面視覺相機時為20mm) |
